YW2202智能电力测控仪
点击图片查看原图
产品: 浏览次数:1451YW2202智能电力测控仪
单价: 1.00元/
最小起订量: 5
供货总量: 10000
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2017-06-15 16:33
  询价
详细信息
品牌:涌纬自控型号:YW2202加工定制:否材质:电询功率:电询w电阻:电询Ω规格:电询测量范围:电询℃最高耐温:电询℃工作电压:电询V

YW2202智能电力测控仪






一、概述
  YW2202是一款集数字化、智能化、网络化于一身的新一代多功能智能仪表,具有可编程、自动化测量、LCD显示、电能累加、谐波测量、事件记录、开入(遥信)开出(遥控)、数字通讯等功能。具有较强的抗电磁兼容能力,并获得CE认证。
主要测量功能如下:
  各相相电流、平均相电流;各相相(线)电压、平均相(线)电压;频率;各相有功功率、总有功功率;各相无功功率、总无功功率;各相视在功率、总视在功率;各相功率因数、平均功率因数;某一时间段的各相电流、总有功功率、总无功功率、总视在功率最大值;某一时间段的各相电流、电压谐波分量;正、负有功电能;正、负无功电能。

二、技术指标

外形
    主机尺寸: 96 mm×96 mm×61mm开孔尺寸: 92 mm×92 mm模块尺寸: 65 mm×22mm×49mm显示类型: LCD测量:     适用于3相4线(平衡或非平衡),3相3线(平衡或非平衡),1相3线,单相电网

电压(真有效值)

    测量范围: 30~600V(线电压) 20~400V(相电压)PT变比:   1~10000输入功耗: ≤0.25(220V) ≤0.60VA(600V)连续过载: 800V

电流(真有效值)

    测量范围: 0~6A最小可测量电流: 5mACT变比:   1~10000输入功耗: 0.2VA连续过载: 10A冲击过载: 100A/1s

功率

    单相功率: 0~4000W/var/VA总功率:   0~12000W/var/VA

频率

    测量范围: 50/60Hz

功率因数

    测量范围: -1~1

谐波测量(显示总谐波含量,通讯可读1~19次谐波)

    电压THD: 谐波分量为 0~30%电流THD: 谐波分量为 0~30%

辅助电源(AUX): AC85V~265V DC85V~330V
          功耗:≤3VA



测量精度

    电流:0.5%(0.5~6A)相电压:0.5%(20~400V)线电压:1.0%(50~600V)功率:1.0%功率因数:0.5%频率:0.1%(50/60Hz)电能:1.0%(0.5L/0.5C)

绝缘强度

    电压/电流/电源/外壳间:2.0kV/min·2mA输出/电源间:2.0kV/min·2mA

工作条件

    工作温度:-15~55℃储存温度:-25~+75℃相对湿度:20~95%无凝露

电磁兼容

    1.2/50-8/20us浪涌:电源:4kV I/O:2kV快速瞬变脉冲串:电源:4kV,2.5kHz I/O:2kV, 5kHz静电放电:接触放电:6kV 气隙放电:8kV射频电磁场:10V/m中等强度的电磁辐射

     (如距离不少于1米的手提对讲机)
通讯

    接口:RS-485地址:1~247波特率:1200/2400/4800/9600/19200校验位:无数据位:8bits停止位:1bits通讯协议:Modbus RTU

三、仪表后端可拔插的模块名称、型号和功能

  可供选择的模块多达10个型号:以实现遥信、遥控、电能脉冲、模拟输出等功能。用户根据实际需要选择一个模块与YW2202配合使用,以实现更多的功能。
  模块尺寸(高×宽×厚):74mm×88.5mm×27mm

一、概述
  YW2202是一款集数字化、智能化、网络化于一身的新一代多功能智能仪表,具有可编程、自动化测量、LCD显示、电能累加、谐波测量、事件记录、开入(遥信)开出(遥控)、数字通讯等功能。具有较强的抗电磁兼容能力,并获得CE认证。
主要测量功能如下:
  各相相电流、平均相电流;各相相(线)电压、平均相(线)电压;频率;各相有功功率、总有功功率;各相无功功率、总无功功率;各相视在功率、总视在功率;各相功率因数、平均功率因数;某一时间段的各相电流、总有功功率、总无功功率、总视在功率最大值;某一时间段的各相电流、电压谐波分量;正、负有功电能;正、负无功电能。

二、技术指标

外形
    主机尺寸: 96 mm×96 mm×61mm开孔尺寸: 92 mm×92 mm模块尺寸: 65 mm×22mm×49mm显示类型: LCD测量:     适用于3相4线(平衡或非平衡),3相3线(平衡或非平衡),1相3线,单相电网

电压(真有效值)

    测量范围: 30~600V(线电压) 20~400V(相电压)PT变比:   1~10000输入功耗: ≤0.25(220V) ≤0.60VA(600V)连续过载: 800V

电流(真有效值)

    测量范围: 0~6A最小可测量电流: 5mACT变比:   1~10000输入功耗: 0.2VA连续过载: 10A冲击过载: 100A/1s

功率

    单相功率: 0~4000W/var/VA总功率:   0~12000W/var/VA

频率

    测量范围: 50/60Hz

功率因数

    测量范围: -1~1

谐波测量(显示总谐波含量,通讯可读1~19次谐波)

    电压THD: 谐波分量为 0~30%电流THD: 谐波分量为 0~30%

辅助电源(AUX): AC85V~265V DC85V~330V
          功耗:≤3VA



测量精度

    电流:0.5%(0.5~6A)相电压:0.5%(20~400V)线电压:1.0%(50~600V)功率:1.0%功率因数:0.5%频率:0.1%(50/60Hz)电能:1.0%(0.5L/0.5C)

绝缘强度

    电压/电流/电源/外壳间:2.0kV/min·2mA输出/电源间:2.0kV/min·2mA

工作条件

    工作温度:-15~55℃储存温度:-25~+75℃相对湿度:20~95%无凝露

电磁兼容

    1.2/50-8/20us浪涌:电源:4kV I/O:2kV快速瞬变脉冲串:电源:4kV,2.5kHz I/O:2kV, 5kHz静电放电:接触放电:6kV 气隙放电:8kV射频电磁场:10V/m中等强度的电磁辐射

     (如距离不少于1米的手提对讲机)
通讯

    接口:RS-485地址:1~247波特率:1200/2400/4800/9600/19200校验位:无数据位:8bits停止位:1bits通讯协议:Modbus RTU

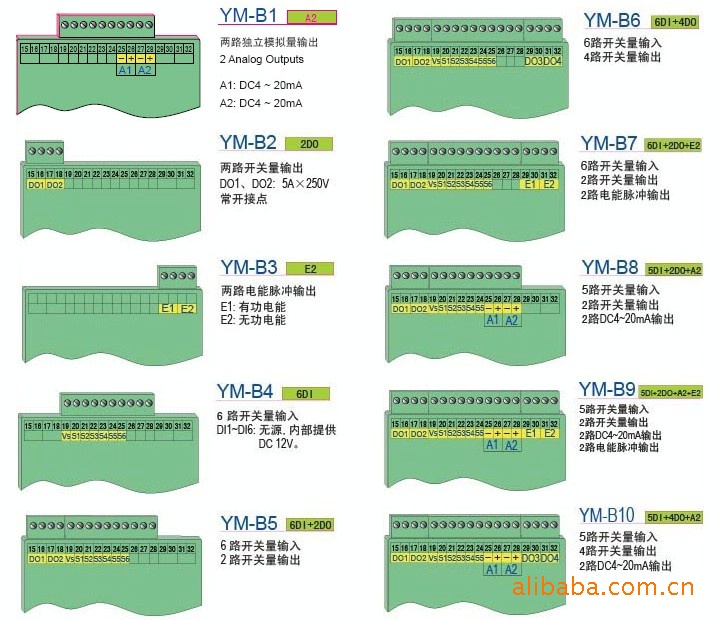

三、仪表后端可拔插的模块名称、型号和功能

  可供选择的模块多达10个型号:以实现遥信、遥控、电能脉冲、模拟输出等功能。用户根据实际需要选择一个模块与YW2202配合使用,以实现更多的功能。
  模块尺寸(高×宽×厚):74mm×88.5mm×27mm

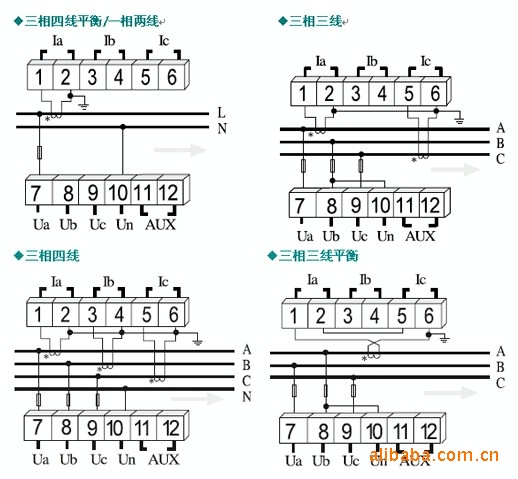

四、安装与接线
