YW2202智能电力测控仪
一、概述
YW2202是一款集数字化、智能化、网络化于一身的新一代多功能智能仪表,具有可编程、自动化测量、LCD显示、电能累加、谐波测量、事件记录、开入(遥信)开出(遥控)、数字通讯等功能。具有较强的抗电磁兼容能力,并获得CE认证。
主要测量功能如下:
各相相电流、平均相电流;各相相(线)电压、平均相(线)电压;频率;各相有功功率、总有功功率;各相无功功率、总无功功率;各相视在功率、总视在功率;各相功率因数、平均功率因数;某一时间段的各相电流、总有功功率、总无功功率、总视在功率最大值;某一时间段的各相电流、电压谐波分量;正、负有功电能;正、负无功电能。
二、技术指标
外形主机尺寸: 96 mm×96 mm×61mm开孔尺寸: 92 mm×92 mm模块尺寸: 65 mm×22mm×49mm显示类型: LCD测量: 适用于3相4线(平衡或非平衡),3相3线(平衡或非平衡),1相3线,单相电网 电压(真有效值) 测量范围: 30~600V(线电压) 20~400V(相电压)PT变比: 1~10000输入功耗: ≤0.25(220V) ≤0.60VA(600V)连续过载: 800V 电流(真有效值) 测量范围: 0~6A最小可测量电流: 5mACT变比: 1~10000输入功耗: 0.2VA连续过载: 10A冲击过载: 100A/1s 功率 单相功率: 0~4000W/var/VA总功率: 0~12000W/var/VA 频率 测量范围: 50/60Hz 功率因数 测量范围: -1~1 谐波测量(显示总谐波含量,通讯可读1~19次谐波) 电压THD: 谐波分量为 0~30%电流THD: 谐波分量为 0~30% 辅助电源(AUX): AC85V~265V DC85V~330V 功耗:≤3VA | | 测量精度 电流:0.5%(0.5~6A)相电压:0.5%(20~400V)线电压:1.0%(50~600V)功率:1.0%功率因数:0.5%频率:0.1%(50/60Hz)电能:1.0%(0.5L/0.5C) 绝缘强度 电压/电流/电源/外壳间:2.0kV/min·2mA输出/电源间:2.0kV/min·2mA 工作条件 工作温度:-15~55℃储存温度:-25~+75℃相对湿度:20~95%无凝露 电磁兼容 1.2/50-8/20us浪涌:电源:4kV I/O:2kV快速瞬变脉冲串:电源:4kV,2.5kHz I/O:2kV, 5kHz静电放电:接触放电:6kV 气隙放电:8kV射频电磁场:10V/m中等强度的电磁辐射 (如距离不少于1米的手提对讲机) 通讯 接口:RS-485地址:1~247波特率:1200/2400/4800/9600/19200校验位:无数据位:8bits停止位:1bits通讯协议:Modbus RTU |
三、仪表后端可拔插的模块名称、型号和功能

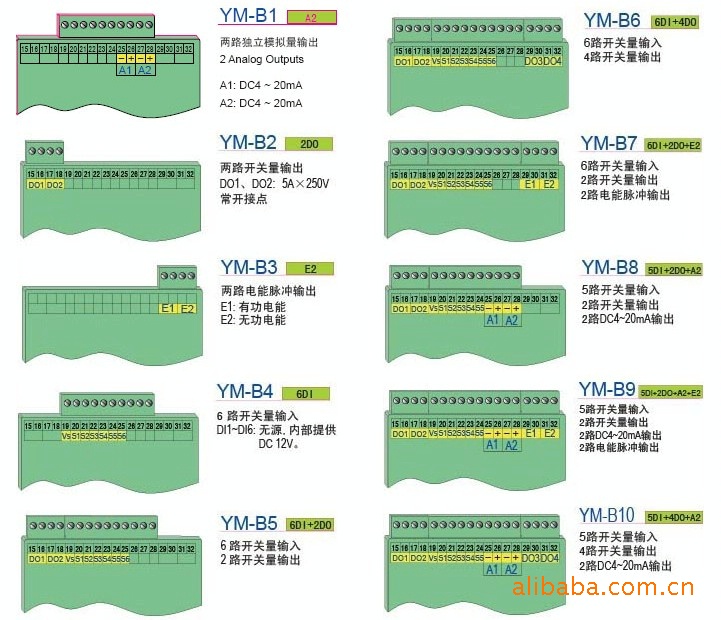

可供选择的模块多达10个型号:以实现遥信、遥控、电能脉冲、模拟输出等功能。用户根据实际需要选择一个模块与YW2202配合使用,以实现更多的功能。
模块尺寸(高×宽×厚):74mm×88.5mm×27mm
一、概述
YW2202是一款集数字化、智能化、网络化于一身的新一代多功能智能仪表,具有可编程、自动化测量、LCD显示、电能累加、谐波测量、事件记录、开入(遥信)开出(遥控)、数字通讯等功能。具有较强的抗电磁兼容能力,并获得CE认证。
主要测量功能如下:
各相相电流、平均相电流;各相相(线)电压、平均相(线)电压;频率;各相有功功率、总有功功率;各相无功功率、总无功功率;各相视在功率、总视在功率;各相功率因数、平均功率因数;某一时间段的各相电流、总有功功率、总无功功率、总视在功率最大值;某一时间段的各相电流、电压谐波分量;正、负有功电能;正、负无功电能。
二、技术指标
外形主机尺寸: 96 mm×96 mm×61mm开孔尺寸: 92 mm×92 mm模块尺寸: 65 mm×22mm×49mm显示类型: LCD测量: 适用于3相4线(平衡或非平衡),3相3线(平衡或非平衡),1相3线,单相电网 电压(真有效值) 测量范围: 30~600V(线电压) 20~400V(相电压)PT变比: 1~10000输入功耗: ≤0.25(220V) ≤0.60VA(600V)连续过载: 800V 电流(真有效值) 测量范围: 0~6A最小可测量电流: 5mACT变比: 1~10000输入功耗: 0.2VA连续过载: 10A冲击过载: 100A/1s 功率 单相功率: 0~4000W/var/VA总功率: 0~12000W/var/VA 频率 测量范围: 50/60Hz 功率因数 测量范围: -1~1 谐波测量(显示总谐波含量,通讯可读1~19次谐波) 电压THD: 谐波分量为 0~30%电流THD: 谐波分量为 0~30% 辅助电源(AUX): AC85V~265V DC85V~330V 功耗:≤3VA | | 测量精度 电流:0.5%(0.5~6A)相电压:0.5%(20~400V)线电压:1.0%(50~600V)功率:1.0%功率因数:0.5%频率:0.1%(50/60Hz)电能:1.0%(0.5L/0.5C) 绝缘强度 电压/电流/电源/外壳间:2.0kV/min·2mA输出/电源间:2.0kV/min·2mA 工作条件 工作温度:-15~55℃储存温度:-25~+75℃相对湿度:20~95%无凝露 电磁兼容 1.2/50-8/20us浪涌:电源:4kV I/O:2kV快速瞬变脉冲串:电源:4kV,2.5kHz I/O:2kV, 5kHz静电放电:接触放电:6kV 气隙放电:8kV射频电磁场:10V/m中等强度的电磁辐射 (如距离不少于1米的手提对讲机) 通讯 接口:RS-485地址:1~247波特率:1200/2400/4800/9600/19200校验位:无数据位:8bits停止位:1bits通讯协议:Modbus RTU |
三、仪表后端可拔插的模块名称、型号和功能
可供选择的模块多达10个型号:以实现遥信、遥控、电能脉冲、模拟输出等功能。用户根据实际需要选择一个模块与YW2202配合使用,以实现更多的功能。
模块尺寸(高×宽×厚):74mm×88.5mm×27mm

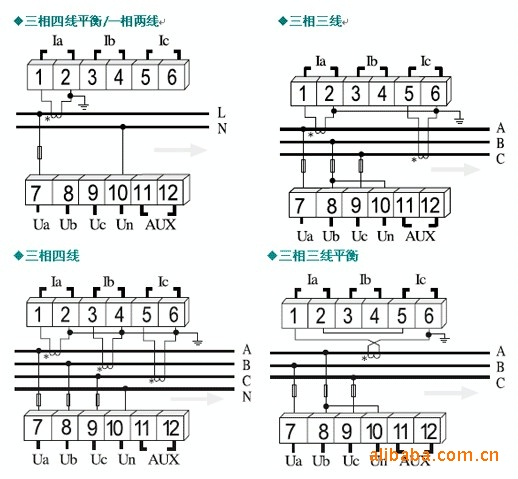

四、安装与接线
